一、项目概述

武汉高铁凯瑞国际酒店位于江夏区藏龙岛，邻近风景秀丽的汤逊湖，是武汉市以湖乡生态为主题的国际酒店，营业面积近3万平米，260个房间，是集多层次客房、多元化餐饮、多功能康乐和会务为一体的综合性酒店。以湖乡生态为主题的综合性酒店 集客房、餐饮、康乐和会务于一体。

二、项目需求与需求分析

原有无线信号差、不能漫游、无法集中管理维护成本高，电视节目没有中央五套等常见节目，现需全部改造，提高用户体验，并增加WIFI营销功能。具体需求如下：

2.1 不改变现在网络层级，不替换现有网络设备，不重新布线情况、不影响正常营业的情况下实现无线覆盖、IPTV、营销认证全面升级。

2.2 面板AP网口支持VLAN标签，支持IPTV透传，保证一根网线进房间能实现无线覆盖和网络电视。

2.3 无线AP管理和业务IP支持VLAN隔离，提高网络稳定性和安全性。

2.4  AP速率不低于3000Mbps,支持无线漫游，负载均衡，即插即用，集中管理，分组管理。

2.5  网关AC需支持远程管理、多线接入、带宽叠加、策略路由、流控管理。

2.6  网关AC支持营销认证（短信、微信等认证）。

2.7  云平台可以对认证数据统计、分析、导出，可供酒店营销部门参考。

2.8  营销认证支持智能识别，未安装微信的移动终端能够自动识别并使用一键认证上网，提高用户体验，降低服务量。

2.9  网络升级后需确保客房及公共区域无线全覆盖、顾客无线上网流畅（手机、平板、笔记本）。IPTV升级需支持高清、点播等功能，卫视频道需全覆盖。

2.10  无线需满足公安网监审计需求。

三、技术解决方案

3.1概述

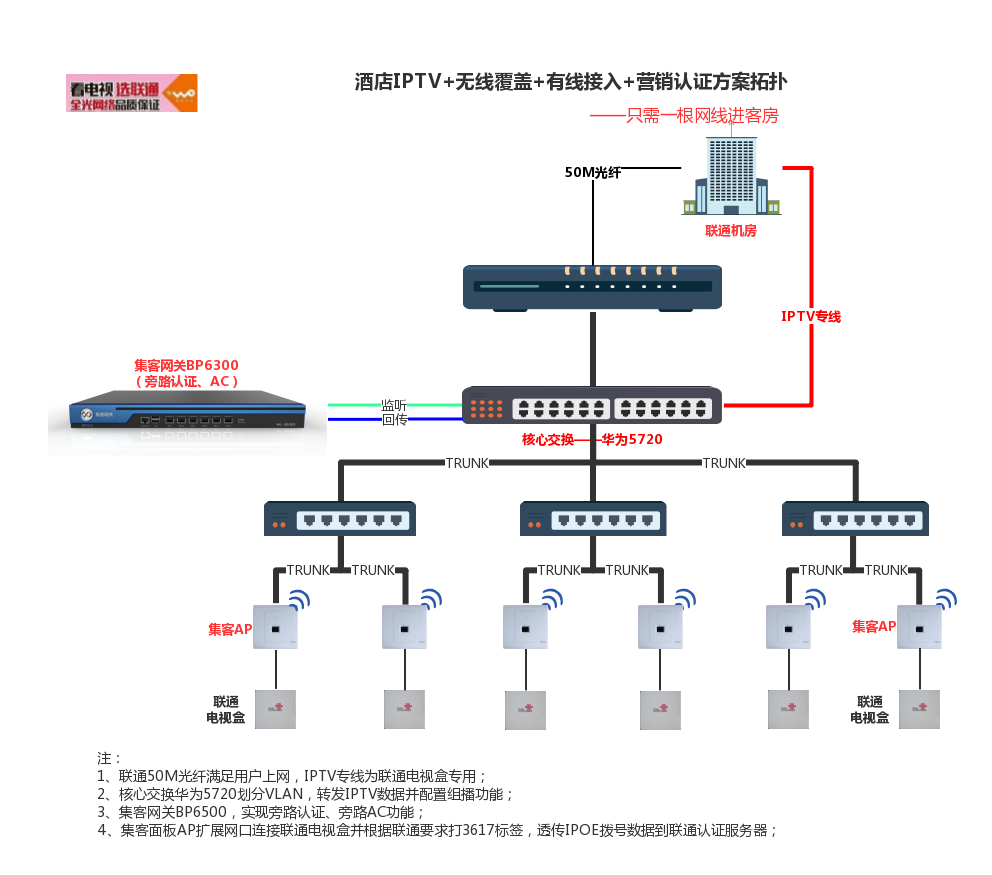

针对酒店网络升级改造需求和现状，我们设计了一套无线覆盖+IPTV+营销认证的方案，方案拓扑图如下：

1、联通50M光纤满足用户上网，IPTV专线为联通电视盒专用；

2、核心交换华为5720划分VLAN，转发IPTV数据并配置组播功能；

3、集客网关BP6300，实现旁路认证、旁路AC功能；

4、集客面板AP扩展网口连接联通电视盒并根据联通要求打3617标签，透传IPOE拨号数据到联通认证服务器；

3.2网络升级方案

根据网络系统中不同网络设备的地位和作用：

3.2.1无线终端

主要承载在网络应用的无线网络终端。无线网终端的种类很多，所承载的应用也丰富多样。例如：手机、笔记本电脑、平板电脑和电视等等.

3.2.2无线接入层

主要包含Access Point/Access Port无线接入点设备，负责无线终端用户的接入、网络传输和IPTV透传。即选用集客面板AP和吸顶AP（参数见产品文档）

3.2.3 汇聚层

主要包含网络POE交换机，这些交换机在有线网络中往往被视为接入层设备，但是在无线网络中，它们起到汇聚AP访问点连接到网络核心设备和给AP供电的作用。此处我们选用TPLINK 24口POE交换机，支持端口VLAN。

3.2.4核心应用层

核心应用层主要包括核心交换机和AC等等。

无线接入点通过100Mbps的速率连接到POE交换机，再由交换机连接到核心层网络设备上。保证了网络规划的金字塔稳定结构。

所有AP收集到的无线网络流量都通过交换机汇集到核心交换机进行统一的过滤和转发。

此处我们选用的华为智能交换设备5720，整机支持24个光纤口，支持组播。

3.2.5 AC控制器

AC控制器旁挂在网络中，用于管理AP和营销认证。

此处我们选用的集客网关BP6300，支持旁路AC、旁路营销认证。

3.2.6网关接入层

主要负责局域网络与广域网的网关接入工作。

3.3 AP部署方法

本方案中，根据现场实际情况，选用无线设备来进行无线覆盖,该设备射频接口的发射功率为50-500毫瓦可调，属于绿色辐射范围,不会对人体有任何影响。

此次无线网络项目，需进行无线覆盖的部分主要为客房和公共区域有针对性覆盖，每个房间安装一台面板AP，公共区域用双频吸顶AP进行无线覆盖。

四、方案优势

集客科技凭借多年商用WIFI的经验积累联合联通IPTV，携手为凯瑞酒店量身打造优势无线覆盖和IPTV升级方案。

4.1 易实施

使用旁路方式部署，不改变现有网络层级、不改变现有VLAN、不重新布线，现实无线覆盖、IPTV和营销认证。

4.2 低成本

只需要一条网线到客房实现无线覆盖+IPTV，即节省布线成本又不影响酒店正常营业。

4.3 安全性

无线AP支持管理、业务、和扩展口VLAN隔离，保证办公网络和访客网络安全隔离。

酒店每个楼层的网络使用VLAN隔离，将网络病毒及恶意攻击控制在更小范围内，进一步保证网络安全稳定。

4.4 可靠性

设备稳定：AP采用高通芯片，与苹果同芯保证设备稳定性，AC采用INTEL工业级处理器及千M网口。

方案稳定：AC控制器和营销认证采用旁路方式部署，设备当机不会影响酒店业务网络。

4.5 扩展性

集客AP为廋模式，无线扩展即插即用，无需配置。

集客AC为旁路部署，网络扩展无瓶颈。

4.6 易管理

集客AP采用集中管理方式，即插即用，分组管理，AP状态显示搜索查询方便实时。

集客AC可远程管理、升级、配置下发，降低运维成本。

4.7极速体验

集客营销网关，采用专有的集客认证加速技术，提高认识速度，降低带宽压力。

IPTV光纤专线，高清点播全新用户体验。

4.8营销认证（预留APP接口）

微信强制认证技术、短信认证、会员认证（需和酒店会员管理系统对接）全新的用户体验，微信关注率高。

把用户留下来，二次营销数据积累。

4.7广告多样性（可选）

认证广告、轮播广告、跳转广告，可以放置活动、APP推荐下载链接等等。

4.7更智能

集客云平台智能识别技术，自动检测用户手机是否安装微信，若未安装则直接上网，提高用户体验，减少服务。

智能检测无线终端手机、平板、笔记本推送不同的认证方式。
